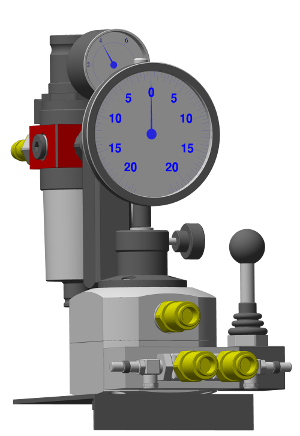

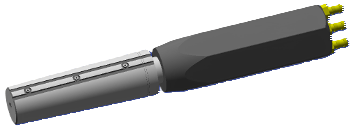

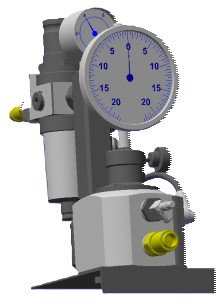

Die pneumatische Messung ist sehr schnell, berührungslos und besitzt eine sehr hohe Wiederholgenauigkeit. Somit sind sowohl Messfehler durch Verunreinigungen der Werkstücke, ebenso wie Beschädigungen der Werkstücke nahezu ausgeschlossen.

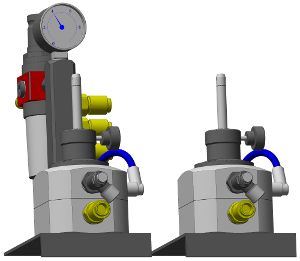

Sie eignet sich sowohl für die Serienfertigung, als auch Einzelteile können schnell, wiederholgenau und Bedienerunabhängig in höchster Präzision gemessen werden. Daher ist das Messen mit pneumatischen Konvertern (Wandlern) die optimale Messmethode in der Fertigung, wenn schnelle, fehlerfreie und reproduzierbare Messungen in höchster Präzision gefragt sind.

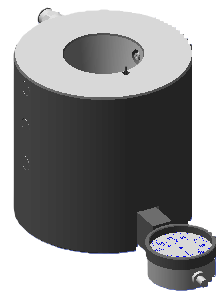

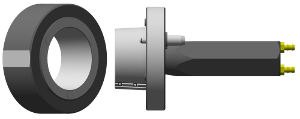

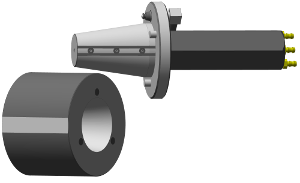

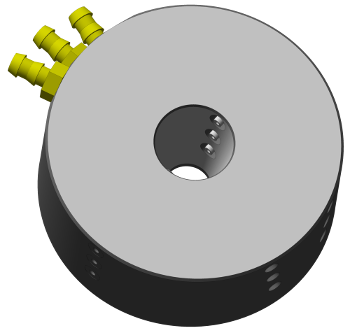

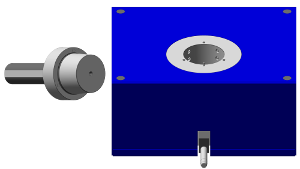

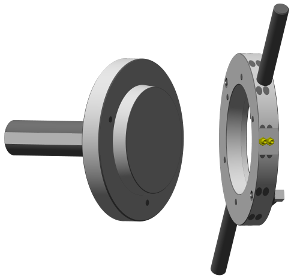

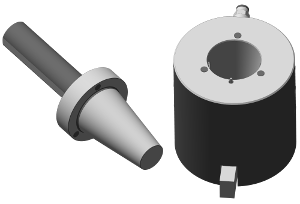

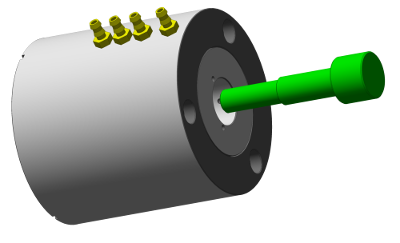

Die Differentialmessung ist ein Messverfahren, bei welchen zwei Durchmesser miteinander verglichen werden. Es wird sowohl der Kegelwinkel, als auch die Kegelform geprüft.Über das der jeweiligen Messung beigestellten Datenblatt, kann jedes µ in eine Winkeländerung umgerechnet werden, und somit eine genaue Aussage über den Kegelwinkel gemacht werden.

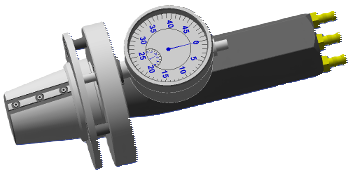

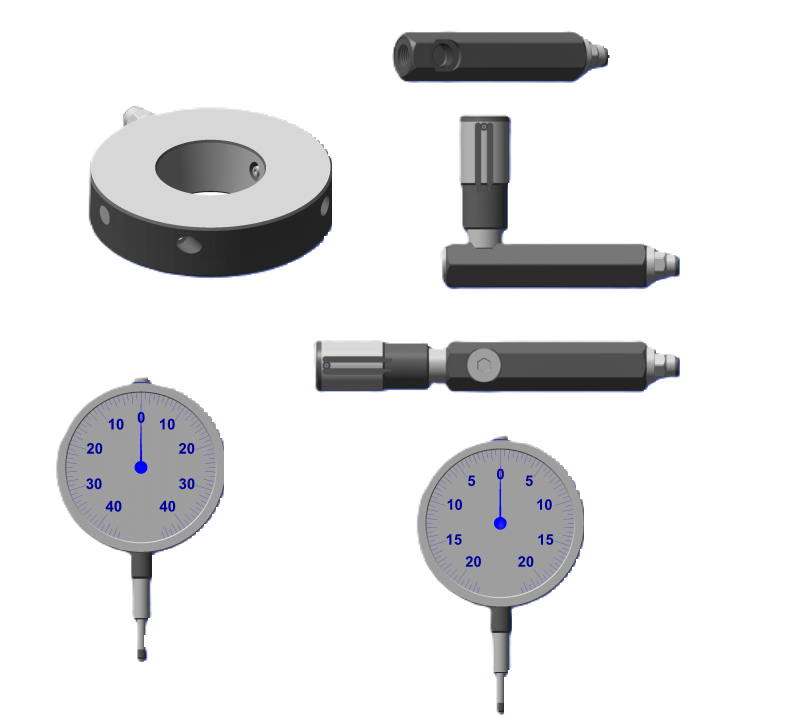

Zusätzlich kann über eine mechanische Abstandsmessung der jeweilige Öffnungsdurchmesser des zu messenden Kegels bestimmt werden.

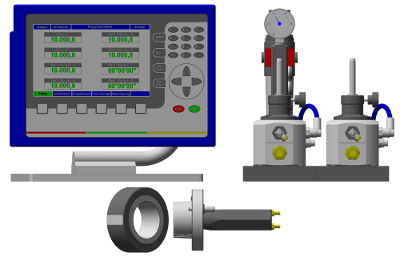

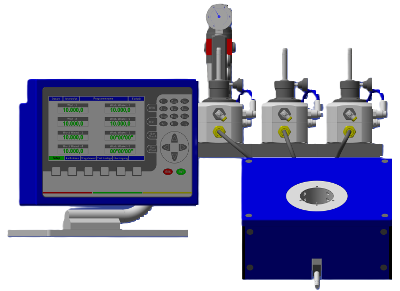

Das Längenmessgerät OctaGauge kann mit allen Induktiven Halbbrückentastern mit Standard-kompatibilität betrieben werden.
Es verfügt über eine RS232 / RS485 / USB und Netzwerk–Schnittstelle. Software Update, Fernwartung und auch Programmierung von Kundenspezifischen Lösungen sind somit möglich. Neben einer absoluten Messung, kann auch mit Faktor und 2-Step Kalibrierung gearbeitet werden. Alle Messwerte können in den gängigen Grundrechnungsarten miteinander verknüpft werden, hierbei können bei 2 bekannten Werten auch Winkel errechnet und angezeigt werden (wahlweise in Dezimal oder Grad/Minuten/Sekunden). Es kann zwischen unterschiedlichen Messarten (absolut, min, max, differential = max-min und Durchschnitt) gewählt werden hier können dann bis zu 32 Resultate erzeugt und rechnerisch verknüpft werden, somit sind auch Schnittpunktberechnungen möglich.
Alle Werte können direkt über die USB-Schnittstelle als CSV-File ausgelesen werden, es ist kein zusätzlicher PC notwendig!!Bei der Anzeige kann zwischen Werten, Uhren und Balken mit Werten umgeschaltet werden.
Es kann aber auch eine direkte Übertragung an einen PC erfolgen, die benötigte Übertragungssoftware ist im Lieferumfang enthalten. Es können auch einzelne Messwerte herausgenommen und in einer Regelkarte angezeigt werden. Durch die einfache, intuitive Bedienung und die robuste Bauart, ist das OctaGauge für den Fertigungsbetrieb hervorragend geeignet. Es kann zwischen einer Ausführung mit 4, als auch mit 8 Taster-Anschlüssen gewählt werden. Bei angeschlossenem PC können sowohl Individuelle dem Werkstück zuordenbaren Prüfprotokolle (mit eigenem Logo) erstellt, ausgedruckt und im Netzwerk gespeichert werden. Auch Prozessfähigkeitsanalysen können so erstellt und ausgegeben werden.
Das OctaGauge ist ein eigenständiger Messrechner, welcher zwar für die pneumatische Messung mit Konvertern optimiert wurde, es kann aber auch für viele andere Messungen, welche in einer Fertigung vorkommen können verwendet werden.

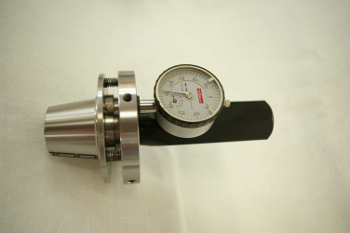

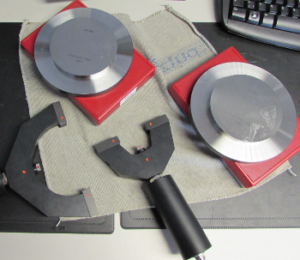

So können sowohl z.B. Rundläufe im Bezug ermittelt werden, als auch Messungen mit mechanischen Innen- und Außenmessgeräten erfolgen.
Ebenso ist eine komplette Automation mit Datenübergaben an Fertigungsmaschinen oder Zellen möglich.
